CS型熱力管道伸縮器

熱力管道伸縮器適用范圍：      CS型熱力管道伸縮器產品適用于輸送溫度不高于450度的蒸汽和熱水管線上。

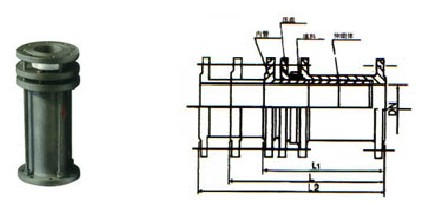

熱力管道伸縮器功能介紹：     CS型熱力管道伸縮器，它是由伸縮套、壓盤和伸縮體組合而成。主要用在蒸汽管道上面，補償蒸汽管道因熱脹冷縮產生的位移。
    熱力管道伸縮器優點：伸縮量大、安裝簡單方便、維護方便
    熱力管道伸縮器特點：耐高壓、耐高溫。
1、熱力管道伸縮器為優質鋼材制造，熱力管道伸縮器使用溫度為150℃－300℃。熱力管道伸縮器壓力范圍為1MPa、1.6MPa。
2、安裝熱力管道伸縮器前應先松開壓盤螺栓，將熱力伸縮器拉到安裝長度后用對角法擰緊壓盤螺栓，切勿壓偏。然后，連接兩端產品。
3、熱力伸縮器應安裝在管道直線上兩個固定支架之間，以防拉脫。
熱力管道伸縮器安裝注意事項： 1.安裝前松開壓盤螺栓，將伸縮器拉長至安裝長度(見右表)，然后對角法擰緊螺栓，切勿壓偏。
2.本伸縮器應安裝在管道的直線段上兩個固定支架之間，為保證伸縮器正常伸縮并防止拉脫，應設有導向支架及擋件。

序號	名稱	數量
1	伸縮體	1	0235、不銹鋼
2	壓盤	1	Q235、不銹鋼
3	伸縮套	1	0235、不銹鋼
4	密封圈	1	氟橡膠、石墨盤根
5	螺栓	n	Q235A、35、不銹鋼
6	螺母	n	Q235、不銹鋼
7	外層	1	熱力油漆噴涂

公稱通徑	大長度	安裝長度	小長度	伸縮量
DN(mm)	L	L1	L2
40	130	150	170	40
50	135	155	175	40
65	150	175	200	50
80	170	200	230	60
100	170	205	240	70
125	190	225	260	70
150	210	250	290	80
200	220	260	300	80
250	235	275	315	90
300	235	280	325	90
350	250	295	340	90
400	260	305	350	90
450	260	305	350	90
500	270	315	380	100
600	280	330	380	100
700	300	350	400	100
800	330	380	430	100
900	330	380	430	100
1000	350	400	450	100
1200	350	400	450	110
1400	390	445	500	110
1600	410	465	520	110
1800	430	485	540	110
2000	450	510	570	120
2200	480	545	610	130
2400	500	570	640	140
2600	540	615	690	150
2800	580	660	740	160
3000	650	750	850	200
